Descrição de Encoder Incremental Siemens

Os Encoders Incrementais Siemens detectam o movimento relativo e fornecem um número definido de pulsos elétricos por revolução, que representam a medição da distância percorrida ou ângulo.

Os codificadores incrementais operam com base no princípio de varredura optoeletrônica de discos divisores com o princípio da luz transmitida. A fonte de luz é um diodo emissor de luz (LED). A modulação claro-escuro gerada pela rotação do eixo do codificador é captada por elementos fotoeletrônicos. Com um arranjo adequado do padrão de linhas no disco divisor conectado ao eixo e à abertura fixa, os elementos fotoeletrônicos fornecem dois sinais de rastreamento A e B a 90° entre si, bem como um sinal de referência R. A eletrônica do codificador amplifica esses sinais e os converte em diferentes níveis de saída.

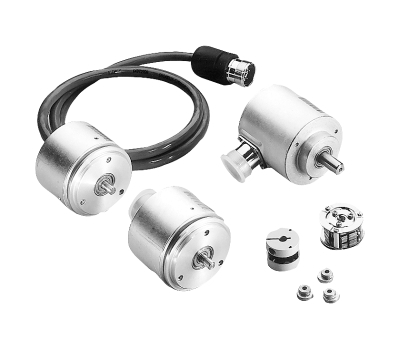

Encoders Siemens 6FX2001

Encoders de controle de movimento, sistemas de medição direta integrados a eixos, eixos ou motores, são dispositivos optoeletrônicos que detectam distâncias de deslocamento, ângulos de rotação, velocidades ou posições dos eixos da máquina. Podem ser usados em conjunto com controladores lógicos numéricos e programáveis, acionamentos e displays de posição.

6FX2001-2CB00, 6FX2001-2CB02, 6FX2001-2CB25, 6FX2001-2CC00, 6FX2001-2CC50, 6FX2001-2CD60, 6FX2001-2CF00, 6FX2001-2DA50, 6FX2001-2DB02, 6FX2001-2DC50, 6FX2001-2EA50, 6FX2001-2EB02, 6FX2001-2EB25, 6FX2001-2EC50, 6FX2001-2ED60, 6FX2001-2FB02, 6FX2001-2FF00, 6FX2001-2GB02, 6FX2001-2GC00, 6FX2001-2GC50, 6FX2001-2GF00, 6FX2001-2HB02, 6FX2001-2MB02, 6FX2001-2MC50, 6FX2001-2NB00, 6FX2001-2NB02, 6FX2001-2PC50, 6FX2001-2PD60, 6FX2001-2PF00, 6FX2001-2QB00, 6FX2001-2QB02, 6FX2001-2QB25, 6FX2001-2QC50, 6FX2001-3CB00, 6FX2001-3CB02, 6FX2001-3CC50, 6FX2001-3EB00, 6FX2001-3EB02, 6FX2001-3EC50, 6FX2001-3GC50, 6FX2001-4DA10, 6FX2001-4DA50, 6FX2001-4DB00, 6FX2001-4DC50, 6FX2001-4FB00, 6FX2001-4FC50, 6FX2001-4HC50, 6FX2001-4NA50, 6FX2001-4NB00, 6FX2001-4QB00, 6FX2001-4QC50, 6FX2001-4SA50, 6FX2001-4SB00, 6FX2001-4SC50.

Encoders Siemens 6FX2001

Os seguintes níveis de sinal estão disponíveis para os codificadores incrementais:

• Sinais analógicos sen/cos com nível 1 V pp:
O sinal analógico permite a digitalização dos sinais de rastreamento.
Para obter uma resolução precisa, os sinais são interpolados no controlador de nível superior.

• Sinais diferenciais RS422 (TTL):
A resolução pode ser quadruplicada por meio da avaliação de bordas.

• HTL (Lógica de Transistor de Alta Tensão):
Encoders integrados com interface HTL são projetados para aplicações com entradas digitais com nível de 24 V.
A resolução pode ser quadruplicada por meio da avaliação de borda.

Os codificadores de controle de movimento da Siemens são componentes certificados e testados pelo sistema que foram harmonizados para uso com os seguintes sistemas:

• Controles CNC SINUMERIK
• Sistemas de controle de movimento SIMOTION
• Controladores lógicos programáveis SIMATIC
• Sistemas de acionamento SINAMICS
